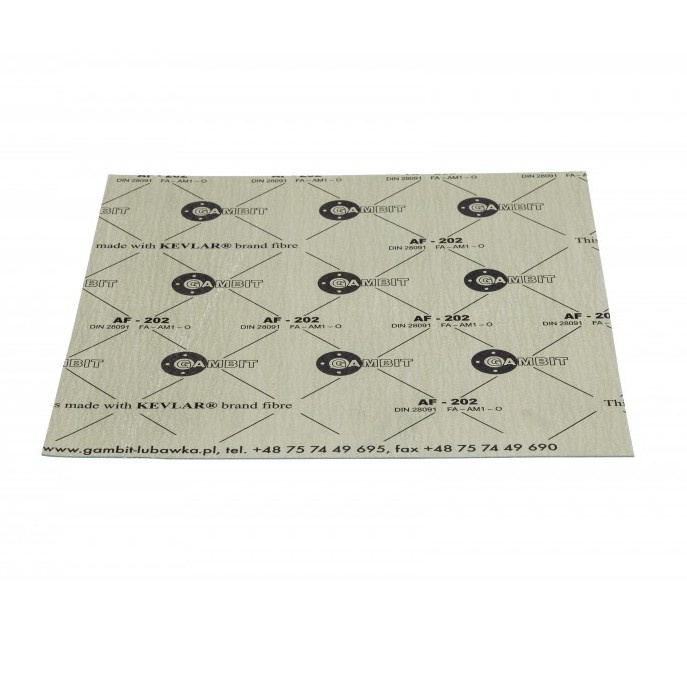

Tesniaca doska GAMBIT AF-202 je osvedčený a populárny tesniaci materiál pre aplikácie s nízkymi teplotami a tlakmi. Je vyrobená z aramidových vlákien KEVLAR®, grafitu, minerálnych vlákien a plnív spojených pojivom na báze kaučuku NBR. Prítomnosť grafitu zlepšuje mazacie vlastnosti dosky, znižuje trenie pri montáži a zvyšuje odolnosť voči teplotným výkyvom. AF-202 je špeciálne odporúčaná pre inštalácie vykurovacieho oleja, kde predstavuje spoľahlivé a ekonomicky výhodné riešenie.
Prečo grafit?
Grafit je prírodný minerál s výnimočnými vlastnosťami — je chemicky inertný, odolný voči teplotám a má prirodzené mazacie vlastnosti. V tesniacich doskách grafit plní niekoľko funkcií: zlepšuje tesnosť v mikrospalierach prírubových plôch, uľahčuje demontáž tesnenia (nezlepí sa s prírubou) a zvyšuje odolnosť voči teplotným cyklom. AF-202 s grafitom je preto ideálna pre aplikácie, kde dochádza k opakovanej montáži a demontáži.
Pre koho je AF-202 ideálna?
AF-202 je vstupná voľba zo série GAMBIT AF — optimálna pre bežné priemyselné a inštalačné aplikácie s nízkymi nárokmi na tlak a teplotu. Ak vaša aplikácia nepresahuje 4 MPa a 180 °C, AF-202 poskytuje vynikajúci pomer výkonu a ceny. Pre vyššie tlaky a teploty odporúčame AF-OIL alebo AF-1000.
Porovnanie série GAMBIT AF
| Parameter |
AF-202 |
AF-200 |
AF-OIL |
AF-1000 |
| Max. tlak |
4 MPa |
6 MPa |
10 MPa |
12 MPa |
| Trvalá prevádzka |
180 °C |
220 °C |
300 °C |
350 °C |
| Max. teplota krátkodobá |
200 °C |
300 °C |
350 °C |
420 °C |
| Grafit |
✔ Áno |
— |
— |
— |
| Oceľová sieťka |
— |
— |
— |
✔ Áno |
| DIN 28091-2 |
FA-AM1-O |
FA-AM1-O |
FA-AM1-O |
FA-AM1-ST |
Odporúčané použitie
- Inštalácie vykurovacieho oleja — primárne odporúčanie
- Nízkotlakové a nízoteplotné prírubové spoje
- Voda a vodná para (do 150 °C trvalá prevádzka)
- Bytové a priemyselné vykurovacie sústavy
- Ľahké priemyselné aplikácie
- Opakovaná montáž a demontáž — grafit uľahčuje demontáž
Médiá — odolnosť
| Médium |
Odolnosť |
| Vykurovací olej |
✔ Špeciálne odporúčaná |
| Voda a vodná para |
✔ Odolná (para do 150 °C trvalá prevádzka) |
| Oleje a mazivá |
✔ Odolná |
| Palivá |
✔ Odolná |
Technické parametre
| Parameter |
Hodnota |
| Označenie podľa DIN 28091-2 |
FA-AM1-O |
| Materiál vlákna |
Aramidové vlákna KEVLAR® + grafit + minerálne vlákna |
| Pojivo |
Kaučuk NBR |
| Maximálny tlak |
4 MPa |
| Max. teplota krátkodobá |
200 °C |
| Teplota trvalej prevádzky |
180 °C |
| Teplota trvalej prevádzky s parou |
150 °C |
| Rozmery |
Pozri atribúty produktu |
| Hrúbka |
Pozri atribúty produktu |
Výhody tesniace dosky GAMBIT AF-202
- Grafit — lepšia tesnosť, jednoduchšia demontáž, odolnosť voči teplotným cyklom
- Aramidové vlákna KEVLAR® — mechanická pevnosť a odolnosť voči tečeniu
- Ideálna pre vykurovací olej — špeciálne optimalizovaná pre tieto inštalácie
- Ekonomická voľba pre nízkotlakové a nízoteplotné aplikácie
- Populárna a osvedčená — štandardné riešenie pre bežné priemyselné aplikácie
- Ľahké opracovanie — rezanie, vysekávanie, CNC frézovanie
Opracovanie a montáž
Doska sa ľahko spracováva bežnými nástrojmi — nožnicami, nožom, vysekávačom alebo CNC frézou. Pre optimálny výsledok:
- Prírubové plochy musia byť čisté, suché a bez nečistôt
- Tesnenie umiestite centricky voči otvorom príruby
- Skrutky utahujte krížom rovnomerne v niekoľkých krokoch
- Grafit uľahčuje demontáž — tesnenie sa pri správnej montáži nezlepí s prírubou
Časté otázky
Prečo je AF-202 špeciálne odporúčaná pre vykurovací olej? Kombinácia KEVLAR® vlákien, grafitu a NBR pojiva poskytuje optimálnu odolnosť voči vykurovaciemu oleju pri bežných prevádzkových teplotách a tlakoch vykurovacích sústav. Grafit navyše zlepšuje tesnosť mikrospojov.
Kedy zvoliť AF-202 namiesto AF-200? Ak vaša aplikácia nepresahuje 4 MPa a 180 °C a oceníte prítomnosť grafitu (lepšia demontáž, vykurovací olej), AF-202 je správna voľba. Pre vyššie tlaky a teploty zvoľte AF-200 alebo AF-OIL.
Ako vystrihnúť tesnenie na mieru? Dosku možno rezať bežnými nástrojmi. Pre komplikované tvary odporúčame vodný lúč (waterjet).
