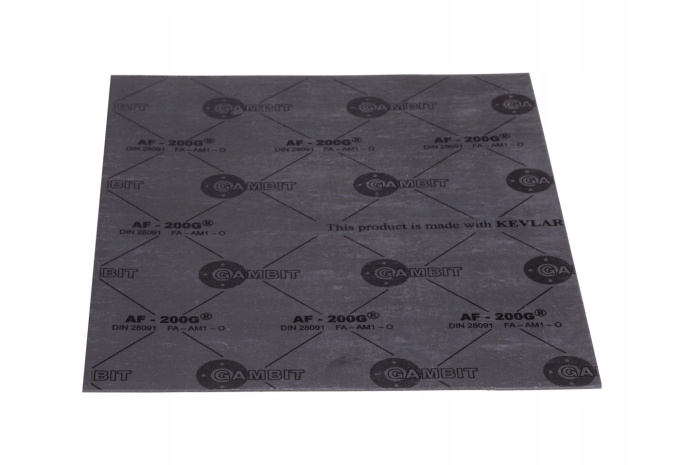

Tesniaca doska GAMBIT AF-200G je vylepšená verzia osvedčenej dosky AF-200 s výrazne vyššími prevádzkovými parametrami. Je vyrobená z aramidových vlákien KEVLAR®, minerálnych vlákien a plnív spojených pojivom na báze kaučuku NBR. Zachováva rovnako širokú univerzálnosť ako AF-200 — odolnosť voči vode, plynu, oleju, palivám, alkoholu a základnej chémii — avšak s výrazne vyššou toleranciou tlaku (8 MPa) a teploty (320 °C trvalá prevádzka).
AF-200 vs. AF-200G — aký je rozdiel?
Písmeno G v označení AF-200G indikuje vylepšenú (Grade) verziu základnej dosky AF-200. Obe dosky sú univerzálne, majú rovnaké označenie DIN a sú vhodné pre rovnaké médiá. Rozdiel je výlučne vo výkonnostných parametroch:
| Parameter |
AF-200 |
AF-200G |
Rozdiel |
| Max. tlak |
6 MPa |
8 MPa |
+33 % |
| Trvalá prevádzka |
220 °C |
320 °C |
+100 °C |
| Max. teplota krátkodobá |
300 °C |
380 °C |
+80 °C |
| Trvalá prevádzka s parou |
180 °C |
250 °C |
+70 °C |
| DIN 28091-2 |
FA-AM1-O |
FA-AM1-O |
— |
| Médiá |
Univerzálna |
Univerzálna |
— |
Kedy zvoliť AF-200G namiesto AF-200? Ak vaša aplikácia presahuje 6 MPa alebo 220 °C, AF-200G je priamou náhradou s rovnakou univerzálnosťou. Ak vaše podmienky nepresahujú parametre AF-200, základná verzia je ekonomicky výhodnejšia voľba.
Porovnanie celej série GAMBIT AF
| Parameter |
AF-202 |
AF-200 |
AF-200G |
AF-OIL |
AF-1000 |
| Max. tlak |
4 MPa |
6 MPa |
8 MPa |
10 MPa |
12 MPa |
| Trvalá prevádzka |
180 °C |
220 °C |
320 °C |
300 °C |
350 °C |
| Max. teplota krátkodobá |
200 °C |
300 °C |
380 °C |
350 °C |
420 °C |
| Grafit |
✔ |
— |
— |
— |
— |
| Oceľová sieťka |
— |
— |
— |
— |
✔ |
Odporúčané použitie
- Všetky priemyselné odvetvia s vyššími nárokmi na tlak a teplotu
- Prírubové spoje s tlakom 6–8 MPa
- Voda a vodná para (do 250 °C trvalá prevádzka)
- Plyn (zemný, technický)
- Oleje a mazivá
- Palivá — benzín, nafta
- Alkohol a základné chemikálie
- Energetika — vysokotlaká para
- Petrochemický a chemický priemysel
Médiá — odolnosť
| Médium |
Odolnosť |
| Voda a vodná para |
✔ Odolná (para do 250 °C trvalá prevádzka) |
| Plyn (zemný, technický) |
✔ Odolná |
| Oleje a mazivá |
✔ Odolná |
| Palivá (benzín, nafta) |
✔ Odolná |
| Alkohol |
✔ Odolná |
| Základné chemikálie |
✔ Odolná |
Technické parametre
| Parameter |
Hodnota |
| Označenie podľa DIN 28091-2 |
FA-AM1-O |
| Materiál vlákna |
Aramidové vlákna KEVLAR® + minerálne vlákna |
| Pojivo |
Kaučuk NBR |
| Maximálny tlak |
8 MPa |
| Max. teplota krátkodobá |
380 °C |
| Teplota trvalej prevádzky |
320 °C |
| Teplota trvalej prevádzky s parou |
250 °C |
| Rozmery |
Pozri atribúty produktu |
| Hrúbka |
Pozri atribúty produktu |
Výhody tesniace dosky GAMBIT AF-200G
- Univerzálna — rovnaká šírka použitia ako AF-200, výrazne vyššie parametre
- Vysoká prevádzková teplota — 320 °C trvalá prevádzka, 380 °C krátkodobo
- Vyšší maximálny tlak — 8 MPa oproti 6 MPa základnej AF-200
- Aramidové vlákna KEVLAR® — odolnosť voči tečeniu a mechanická pevnosť
- Pojivo NBR — odolnosť voči olejom, palivám a uhľovodíkom
- Ľahké opracovanie — rezanie, vysekávanie, CNC frézovanie
- Priama náhrada AF-200 pre náročnejšie podmienky
Opracovanie a montáž
Doska sa ľahko spracováva bežnými nástrojmi — nožnicami, nožom, vysekávačom alebo CNC frézou. Pre optimálny výsledok:
- Prírubové plochy musia byť čisté, suché a bez nečistôt
- Tesnenie umiestite centricky voči otvorom príruby
- Skrutky utahujte krížom rovnomerne v niekoľkých krokoch
- Odporúčaný utahovací moment konzultujte s technickou dokumentáciou príruby
Časté otázky
Čím sa AF-200G líši od AF-200? AF-200G je výkonnostne nadradená verzia — vyšší tlak (8 MPa vs. 6 MPa) a výrazne vyššia teplota (320 °C vs. 220 °C trvalá prevádzka). Obidve sú univerzálne a vhodné pre rovnaké médiá. Ak vaše podmienky presahujú limity AF-200, AF-200G je priamou náhradou.
Kedy zvoliť AF-200G namiesto AF-OIL? AF-200G je vhodná pre širšie spektrum médií vrátane alkoholu a základnej chémie. AF-OIL je špeciálne optimalizovaná pre oleje a palivá a ponúka vyšší max. tlak (10 MPa). Pre čisto olejové a palivové systémy zvážte AF-OIL.
Ako vystrihnúť tesnenie na mieru? Dosku možno rezať bežnými nástrojmi. Pre komplikované tvary odporúčame vodný lúč (waterjet).
