Tesniaca doska GAMBIT AF-1000 | Oceľová sieťka | DIN 28091-2 FA-AM1-ST

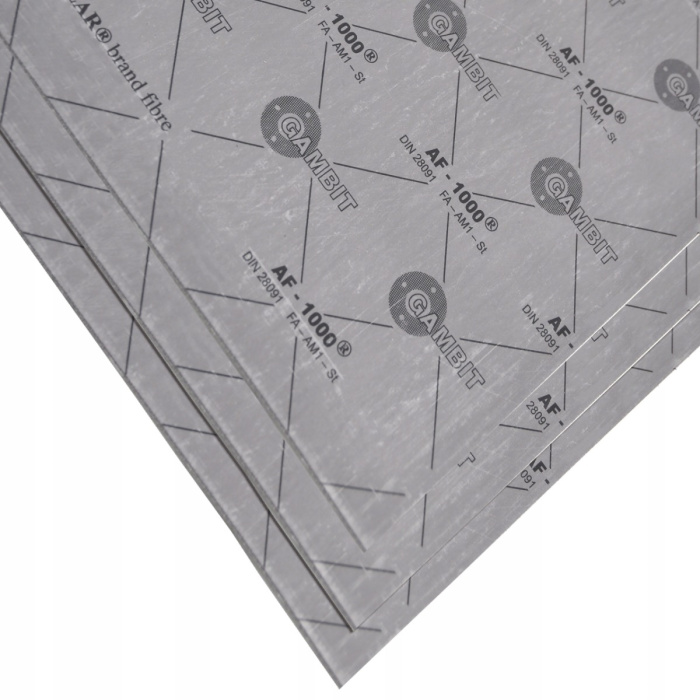

Tesniaca doska GAMBIT AF-1000 je prémiový tesniaci materiál pre najnáročnejšie vysokoteplotné a vysokotlakové priemyselné aplikácie. Je vyrobená z aramidových vlákien KEVLAR®, minerálnych vlákien a plnív spojených pojivom na báze kaučuku NBR, pričom je celá konštrukcia vystužená pozinkovanou oceľovou sieťkou. Táto výstuž výrazne zvyšuje mechanickú pevnosť, odolnosť voči pretrhnutiu a rozmerovú stabilitu pri extrémnych prevádzkových podmienkach.

Prečo oceľová sieťka?

Pozinkovaná oceľová sieťka vo vnútri dosky plní funkciu armovania — podobne ako oceľ v betóne. Zabraňuje vyfouknutiu tesnenia pri náhlych tlakových nárazoch, zvyšuje odolnosť voči tečeniu (creep) pri vysokých teplotách a zaručuje, že tesnenie zostane na mieste aj pri veľkých rýchlostiach prúdenia média. Označenie podľa DIN 28091-2 je FA-AM1-ST, kde prípona "ST" označuje práve oceľovú výstuž.

Porovnanie s AF-200 a AF-OIL

Parameter	AF-200	AF-OIL	AF-1000
Max. tlak	6 MPa	10 MPa	12 MPa
Trvalá prevádzka	220 °C	300 °C	350 °C
Max. teplota krátkodobá	300 °C	350 °C	420 °C
Výstuž	—	—	Oceľová sieťka
DIN 28091-2	FA-AM1-O	FA-AM1-O	FA-AM1-ST

Odporúčané použitie

Vysokoteplotné prírubové spoje s veľkými skokmi tlaku
Aplikácie s vysokou rýchlosťou prúdenia média
Voda a vodná para (do 250 °C trvalá prevádzka)
Nafta, benzín a palivá
Oleje a mazivá
Energetika — vysokotlaká para
Automotive — motorové a výfukové aplikácie
Ropný a petrochemický priemysel

⚠️ Dôležité obmedzenia

Nie je odporúčaná pre kyseliny a zásady (alkálie)
Pri práci s parou je potrebné dbať na správne montážne príchytky — konzultujte technickú dokumentáciu

Médiá — odolnosť

Médium	Odolnosť
Voda a vodná para	✔ Odolná (para do 250 °C trvalá prevádzka)
Nafta	✔ Odolná
Benzín a palivá	✔ Odolná
Oleje a mazivá	✔ Odolná
Kyseliny	✗ Neodporúča sa
Zásady (alkálie)	✗ Neodporúča sa

Technické parametre

Parameter	Hodnota
Označenie podľa DIN 28091-2	FA-AM1-ST
Materiál vlákna	Aramidové vlákna KEVLAR® + minerálne vlákna
Pojivo	Kaučuk NBR
Výstuž	Pozinkovaná oceľová sieťka
Maximálny tlak	12 MPa
Max. teplota krátkodobá	420 °C
Teplota trvalej prevádzky	350 °C
Teplota trvalej prevádzky s parou	250 °C
Rozmery	Pozri atribúty produktu
Hrúbka	Pozri atribúty produktu

Výhody tesniace dosky GAMBIT AF-1000

Najvyšší maximálny tlak zo série — až 12 MPa
Najvyššia prevádzková teplota zo série — 350 °C trvalá, 420 °C krátkodobo
Pozinkovaná oceľová sieťka — odolnosť voči vyfouknutiu a tečeniu
Aramidové vlákna KEVLAR® — mechanická pevnosť a rozmerová stabilita
Vhodná pre automotive a priemyselné aplikácie s rázovým zaťažením
Ľahké opracovanie — rezanie, vysekávanie, CNC frézovanie

Opracovanie a montáž

Doska sa ľahko spracováva bežnými nástrojmi — nožnicami, nožom, vysekávačom alebo CNC frézou. Pre optimálny výsledok:

Prírubové plochy musia byť čisté, suché a bez nečistôt
Tesnenie umiestite centricky voči otvorom príruby
Skrutky utahujte krížom rovnomerne v niekoľkých krokoch
Pri parných aplikáciách použite správne montážne príchytky podľa technickej dokumentácie

Časté otázky

Čím sa AF-1000 líši od AF-OIL? AF-1000 je výkonnostne nadradená — vyšší tlak (12 MPa vs. 10 MPa), vyššia teplota (350 °C vs. 300 °C) a oceľová sieťka ako výstuž pre extrémne podmienky. AF-OIL je naopak vhodná pre kyslé a zásadité médiá, kde AF-1000 nie je odporúčaná.

Prečo nie je AF-1000 vhodná pre kyseliny? Oceľová sieťka môže korodovať v kyslom prostredí. Pre kyseliny a zásady odporúčame špeciálne tesniace dosky bez kovovej výstuže.

Ako vystrihnúť tesnenie na mieru? Dosku možno rezať bežnými nástrojmi. Pre komplikované tvary odporúčame vodný lúč (waterjet).
